Анкерные натяжные зажимы АС для кабелей типа «8» с вынесенным стальным тросом Описание: Анкерные натяжные фирмы «Telenco» состоят из открытого конического корпуса, пары металлических зубчатых клиньев (зажимное устройство) и гибкой петли. Все детали соединены между собой и не могут быть утеряны. |
Кабели типа «8» с вынесенным стальным тросом |
AC6 260 | AC7 500 | AC10 500 |
Назначение:
Зажимы AC6, AC7, AC10 позволяют просто и быстро закрепить кабель типа «8» за вынесенный стальной трос. Нет необходимости оголять или же отделять несущий трос.
Номенклатура изделий:
Анкерный натяжной |
Кабель типа «8» с вынесенным тросом |
|||
Марка |
Длина петли |
Диаметр троса по изоляции |
Растягивающее усилие * |
|
мин. |
макс. |
|||
AC6 260 |
260 мм |
3 - 6 мм |
40 кгс |
100 кгс |
AC7 500 |
500 мм |
4 - 7 мм |
60 кгс |
250 кгс |
AC10 500 |
500 мм |
7 - 10 мм |
200 кгс |
500 кгс |
* Зажимы имеют трехкратный запас прочности и выдерживают нагрузку,
составляющую трехкратное максимальное растягивающее усилие.
Характеристики:
Зажим |
Материал |
Вес |
Упаковка |
||
|
Корпус |
Зажим |
Петля |
кг |
штук |
AC6 260 |
Термопластик |
Цинковый сплав |
Нержавеющая сталь |
0,09 кг |
100 |
AC7 500 |
Алюминиевый сплав |
Цинковый сплав |
Нержавеющая сталь |
0,17 кг |
50 |
AC10 500 |
Алюминиевый сплав |
Цинковый сплав |
Нержавеющая сталь |
0,30 кг |
30 |

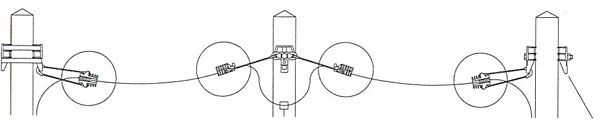

Варианты применения анкерных натяжных зажимов АС
|
