Анкерный натяжной зажим ACADSS

Анкерный натяжной зажим ACADSS для подвески на пролетах до 100 м.

Описание:

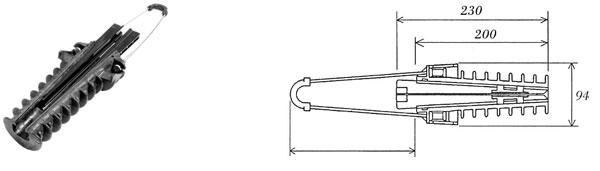

Анкерные натяжные зажимы ACADSS состоят из открытого конического корпуса усиленного стекловолокном, пары пластиковых клиньев и гибкой петли.

Кабель ADSS



Использование:

Эти зажимы позволяют просто и быстро закреплять круглый самонесущий оптический кабель типа ADSS (ОКСН) диаметром от 8 до 20 мм при воздушной прокладке в пролетах до 100 м.

Характеристики:

Серия ACADSS представлена рядом зажимов, удерживающих растягивающую нагрузку в широком диапазоне. Фирма «Telenco» предлагает специальные решения, оптимизированные для предоставленной конструкции кабелей ADSS.

Мы просим заказчиков направлять нам техническое описание кабеля ADSS, а также образец длиной 5 м для выбора модели зажима путем лабораторных испытаний на разрыв.

Номенклатура изделий

Анкерный натяжной зажим

Кабель ADSS

Марка зажима

Внешний диаметр кабеля

Допустимое растягивающее усилие (ДРУ)

ACADSS10
ACADSS12
ACADSS14
ACADSS16
ACADSS18

от 8 до 12 мм
от 10 до 14 мм
от 12 до 16 мм
от 14 до 18 мм
от 16 до 20 мм

Проверить ДРУ кабеля.

Механические испытания должны быть проведены в лаборатории на образце кабеля.


Характеристики:

Материалы

Вес

Упаковка

Корпус

Клинья

Петля

(кг)

УФ-стойкий термопластик

Нержавеющая сталь.

0,400

30 штук

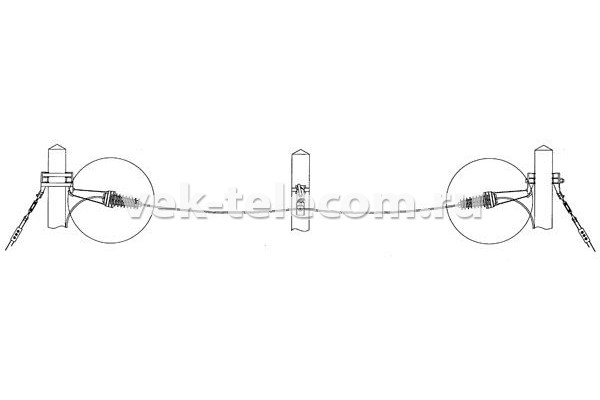

 Варианты применения анкерных натяжных зажимов ACADSS для кабелей ADSS на коротких пролетах

Начало или конец линии: оконечное крепление


Состав: 1 анкерный натяжной зажим ACADSS (1) + 1 кронштейн СА 1500 (на рис. универсальный кронштейн UPB) (2)
Варианты крепления: 1 болт ? 14 или 16 мм (просверленная опора (столб)); либо 2 обвязочных ленты шириной 20 мм
(Л 207) + 2 замка А 200.

Свод и сращивание кабелей: двойное оконечное крепление


Состав: 2 анкерных натяжных зажима ACADSS (1) + 1 кронштейн СА 1500 ( на рис. универсальный кронштейн UPB) (2)
Варианты крепления: 1 болт ? 14 или 16 мм (просверленная опора (столб)); либо 2 обвязочных ленты шириной 20 мм
(Л 207) + 2 замка А 200.

Каждая угловая опора (столб) и каждая пятая проходная опора (столб) прямой трассы : двойное крепление


Состав: 2 анкерных натяжных зажима ACADSS (1) + 1 кронштейн СА 1500 ( на рис. универсальный кронштейн UPB) (2)
Варианты крепления: 1 болт ? 14 или 16 мм (просверленная опора (столб)); либо 2 обвязочных ленты шириной 20 мм
(Л 207) + 2 замка А 200.
