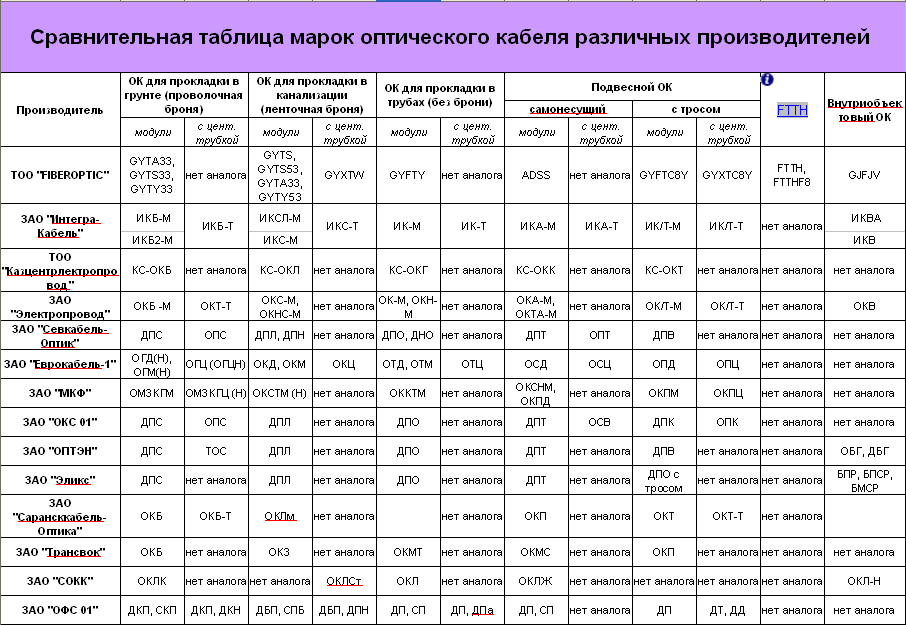

Сравнительная таблица марок ОК различных производителей
Таблица степеней защиты IP Класс защиты Inte
ational Protection (IP) определяет сопротивление интерфейса воздействию влаги и твердых частиц.
Система классификации степени защиты на основе индексов IP
Твердые тела | Вода | ||||
---|---|---|---|---|---|
Первая цифра | Степень защиты | Характеристика | Характеристика | Степень защиты | Вторая цифра |
0 | Без защиты | Открытая конструкция, никакой защиты от пыли, никакой защиты персонала от прикосновения к токоведущим частям. | Без защиты | Нет защиты от брызг воды. | 0 |
1 | Защита от крупных предметов | Защита от проникновения в конструкцию крупных предметов диаметром более 50 мм. Частичная защита от случайного касания токоведущих частей человеком (защита от касания ладонью). | Защита от капель, падающих вертикально | Капли воды, падающие вертикально, не могут вызвать опасных последствия для оборудования. | 1 |
2 | Защита от предметов среднего размера | Защита от проникновения в конструкцию крупных предметов диаметром более 12 мм. Защита от прикосновения пальцами к токоведущим частям. | Защита от капель, падающих под углом | Капли воды, падающие под углом до 15°, не вызывают опасных последствий. | 2 |
3 | Защита от мелких предметов | Конструкция не допускает проникновения внутрь предметов диаметром более 2,5 мм. Защита персонала от случайного касания токоведущих частей инструментом или пальцами. | Защита от брызг воды | Изделие защищено от брызг воды, попадающих в конструкцию под углом до 60°. | 3 |
4 | Защита от песка | В конструкцию не могут попасть предметы диаметром более 1 мм. Конструкция защищает от прикосновения к токоведущим частям пальцами или инструментом. | Защита от брызг воды любых направлений | Конструкция защищена от брызг воды, которые могут быть направлены на изделие с любого направления. | 4 |
5 | Защита от накопления пыли | Пыль может проникать в корпус в незначительном количестве, не препятствующем нормальной работе оборудования. Полная защита от прикосновения к токоведущим частям оборудования. | Защита от струй воды | Струи воды, например, из шланга, не причиняют вреда размещенному в корпусе оборудованию. | 5 |
6 | Защита от пыли | Никакая пыль не может проникнуть внутрь конструкции. Полная защита от проникновения к токоведущим частям. | Защита от залива водой | Залив оборудования водой, например, на палубе корабля, не приводит к повреждению оборудования. | 6 |
Защита от погружения | Корпус может быть полностью погружён в воду, что не приведет к повреждению размещенного в корпусе оборудования. | 7 | |||
Защита от погружения в воду под давлением | Конструкция выдерживает без последствий погружение в воду на определенную глубину (защита от воды под давлением, причем величина давления указывается специально). | 8 |
