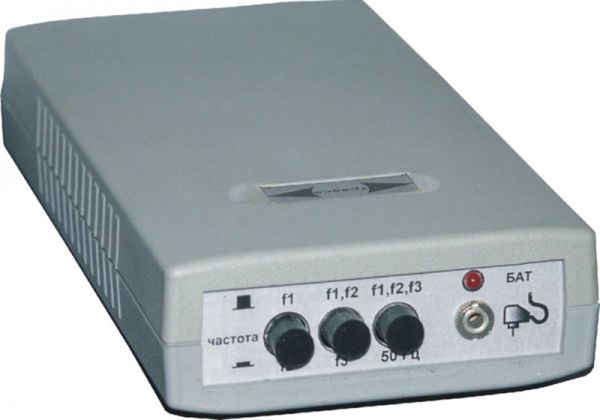

Трассоискатель ТИ-05-3

Трассоискатель ТИ-05-3 – это компактный прибор, позволяющий на местности определять местоположение и направление кабельных линий и металлических трубопроводов, а также определять место их повреждения (обрыв, короткое замыкание). Трассоискатель ТИ-05-3 заменяет приборы: ТИ-03М, ТИ-05, ТИ-05-2.

Подробное описание и характеристики.

Трассоискатель ТИ-05-3 – это компактный прибор, позволяющий на местности
определять местоположение и направление кабельных линий и металлических
трубопроводов, а также определять место их повреждения (обрыв, короткое
замыкание).
Трассоискатель ТИ-05-3 заменяет приборы: ТИ-03М, ТИ-05, ТИ-05-2.
Назначение
Трассоискатель ТИ-05-3 предназначен для проведения следующих видов работ на кабельных линиях и металлических
трубопроводах:
• определение места прохождения трассы;
• определение направления трассы;
• определение глубины прокладки трассы.
• определение места повреждения трассы (обрыв, короткое замыкание).
Область применения
Трассоискатель ТИ-05-3 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий и
трубопроводов:
• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• силовые кабели (АСБ, ВВГ и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
• оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.);
• водопровод, газопровод, нефтепровод;
• в строительных организациях для предотвращения возможности повреждения коммуникаций при проведении
земляных работ.
Особенности прибора
• наведение оператора на трассу осуществляется при помощи акустических сигналов, поступающих с выхода
приемника на наушники;
• высокая помехозащищенность и чувствительность приемного тракта;
• наличие режима пассивного поиска энергетических кабелей, находящихся под напряжением и проложенных в
грунте или в виде скрытой проводки в стенах зданий;
• малые габариты и вес (приемник можно положить в карман).
Сертификаты
• Внесён в реестр учётной регистрации как вид продукции в Тест-Санкт-Петербург
Технические характеристики
• Рабочие частоты, индукционный метод – 50 Гц, 893 Гц, 2430 Гц, 8930 Гц
• Локации повреждений изоляции – нет
• Контроль заряда аккумулятора – светодиод
• Вывод информации – головные телефоны
• Диапазон рабочих температур от -15 ºС до +40 ºС
• Время непрерывной работы не менее 40 часов
• Габаритные размеры 150х80х30 мм.
• Масса прибора с аккумуляторной батареей не более 0,4 кг.
Комплект поставки
Приемник ТИ-05-3 - 1 шт.
Наушники - 1 шт.
Руководство по эксплуатации - 1 шт.
Блок питания (зарядное устройство) - 1 шт.
Сумка для переноски прибора - 1 шт.

Дополнительная комплектация
источник зондирующих импульсов ИЗИ (генератор)
