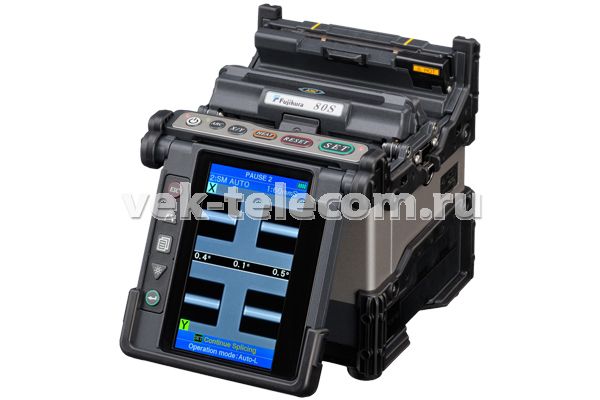

Аппарат для сварки оптических волокон Fujikura FSM-80S имеет юстировку по сердцевине волокна (метод PAS).
В дополнение к защите от ударов, пыли и влаги, Fujikura FSM-80S получил:
Комплектация
Наименование |
Модель |
Количество, шт. |
Сварочный аппарат |
Fujikura FSM-80S с электродами ELCT2-20A |
1 |
Прижимы |
CLAMP-S70A |
1 |
Сетевой адаптер/зарядное устройство |
ADC-18 |
1 |
Сетевой шнур |
ACC-15 |
1 |
Кейс жесткий |
CC-30 |
1 |
Запасные электроды |
ELCT2-20A |
1 пара |
USB-кабель |
USB-01 |
1 |
Руководство на CD |
M-70 |
1 |
Краткое руководство на русском языке |
Q-80S/19S |
1 |
Руководство на русском языке |
|
1 |
Дозатор для спирта |
AP-01 |
1 |
Отвертка |
SD-01 |
1 |
Характеристики
Применяемые волокна |
Одиночное SMF (G.652/657), MMF (G.651), DSF (G.653), NZDSF (G.655) |
Диаметр волокна |
80 … 150 мкм / 100 … 1000 мкм в покрытии |
Длина скола |
5…16 мм |
Режимы сварки |
100 |
Потери на сварном соединении |
0,02 дБ (SM), 0,01 дБ (MM), 0,04 дБ (DS), 0,04 дБ (NZDS) |
Возвратные потери |
60 дБ и выше |
Время сварки |
7 сек для SM-волокна |
Оценка потерь на сварном соединении |
Есть, по сердцевине и оболочке |
Функция внесения потерь в месте сварки |
Создание фиксированного аттенюатора, 0,1 … 15 дБ с шагом 0,1 дБ |
Хранение результатов сварки |
последние 2000 сварок |
Просмотр места сварки |
2 CMOS камеры на цветном ЖК-экране 4,73 дюйма |
Увеличение места сварки |
300х для раздельного просмотра по осям X и Y |
Тест на растяжение |
1,96…2,25 Н |
Режимы термоусадки |
30 |
Время термоусадки |
13 сек для КДЗС FP-03 (60 мм) |
Применяемые КДЗС |
Fujikura 60 мм, 40 мм и микрогильзы |
Автоматическая печка |
Автоматическое закрытие крышки |
Защита от ветра |
Автоматическое открытие и закрытие ветрозащитной крышки |
ЖК-экран |
Цветной 4,73 дюйма |
Ресурс батареи |
200 сварок и термоусадок |
Ресурс электродов |
3000 сварок |
Размеры / вес |
146х159х150 мм / 2,5 кг (включая сетевой адаптер) |
Условия эксплуатации |
Высота над уровнем моря 0…5000 м, ветер 15 м/сек |
Условия хранения |
Температура -40…+80?C, влажность 0…95% |
Интерфейсы |
USB2.0 |
Другие особенности |
Обновление ПО через компьютер |
Защита |
Защита от падения с высоты 76 см |
