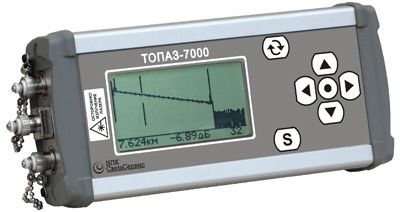

Минирефлектометр ТОПАЗ – 7000 – AR/ARX


Минирефлектометр ТОПАЗ – 7000 – AR/ARX

Новые

На складе

0.00 ₽

Подробнее

Мини-рефлектометры серии «ТОПАЗ – 7000 – AR/ARX»

Предназначены для тестирования параметров одномодовых и многомодовых оптических волокон в процессе прокладки и обслуживания:

  • магистральных и локальных сетей связи;
  • сетей FTTx, PON;
  • сетей доступа.
Характеристики:
Особенности
Измеритель уровня оптической мощности
Стабилизированный источник оптического излучения
Источник видимого (650 нм) излучения
Совместимость с серией ТОПАЗ-7000-A;
Режим реального времени при снятии рефлектограмм
Запись в память до 200 рефлектограмм (файл в формате Bellcore-196)
Загрузка результатов измерения / управление прибором через USB
Обновление внутреннего ПО прибора через USB
OTDR
Тип излучателя Лазер
Длина волны, нм 850, 1300, 1310, 1490, 1550, 1625, 1650
Динамический диапазон, дБ при 10 мкс 20/32
Длительность импульса, нс 20/10, 40, 150, 500, 1000, 3000, 10000
Мертвая зона по событию, м 4/3
Мертвая зона по затуханию, м 12/10
Число точек рефлекограмм 4096
Разрешение, м 0,7
Измеритель мощности
Диапазон, дБм -85 … +6 или -55...+20
Погрешность измерения, дБ 0.3
Разрешение, дБ 0.01
Длины волн калибровки, нм 850, 1310, 1490, 1550, 1625
Единицы измерения дБм, мВт, мкВт, нВт, дБ
Источник
Ширина спектра излучения, нм < 5
Уровень оптической мощности, дБм > -2.0
Относительная нестабильность за 15 минут, ± 0.07
дБ
Источник видимого излучения
Тип излучателя Лазерный
Длина волны излучения, нм 650
Мощность излучения ном.

(в

 9мкм-SM 1.0
волокне), мВт
      Общие характеристики
Размер (Ш x В x Г), мм       80 x 170 x 42
Вес, кг       0.6
Рабочая температура, ?C (влажность, %) -10 … +40, (95%)
Питание NiMH-аккумулятор
Время работы, ч 10



Модели мини-рефлектометров ТОПАЗ-7000-AR/ARX:

МодельДлина волны
850 нм 1300 нм 1310 нм 1490нм 1550 нм Измеритель
ТОПАЗ-7101-AR/ARX *         -
ТОПАЗ-7102-AR/ARX     *     -
ТОПАЗ-7103-AR/ARX         * -
ТОПАЗ-7104-AR/ARX * *       -
ТОПАЗ-7105-AR/ARX     *   * -
ТОПАЗ-7106-AR/ARX     * * * -
ТОПАЗ-7107-AR/ARX на заказ до 3х длин волн из ряда (1270…1650)нм -
ТОПАЗ-7311-AR/ARX *         -85...+6 дБм
ТОПАЗ-7312-AR/ARX     *     -85...+6 дБм
ТОПАЗ-7313-AR/ARX         * -85...+6 дБм
ТОПАЗ-7314-AR/ARX * *       85...+6 дБм
ТОПАЗ-7315-AR/ARX     *   * -85...+6 дБм
ТОПАЗ-7316-AR/ARX     * * * -85...+6 дБм
ТОПАЗ-7317-AR/ARX на заказ до 3х длин волн из ряда (1270…1650)нм -85...+6 дБм
ТОПАЗ-7321-AR/ARX *         -55...+20 дБм
ТОПАЗ-7322-AR/ARX     *     -55...+20 дБм
ТОПАЗ-7323-AR/ARX         * -55...+20 дБм
ТОПАЗ-7324-AR/ARX * *       -55...+20 дБм
ТОПАЗ-7325-AR/ARX     *   * -55...+20 дБм
ТОПАЗ-7326-AR/ARX     * * * -55...+20 дБм
ТОПАЗ-7327-AR/ARX на заказ до 3х длин волн из ряда (1270…1650)нм -55...+20 дБм





Комплект поставки:

  • зарядное устройство;
  • футляр-сумка;
  • руководство по эксплуатации;
  • диск с ПО;
  • кабель USB;
  • патч-корд FC-FC;
  • защитный чехол для прибора (по заказу);
  • комплект оптических адаптеров (по заказу).



Гарантия 24 месяца.
