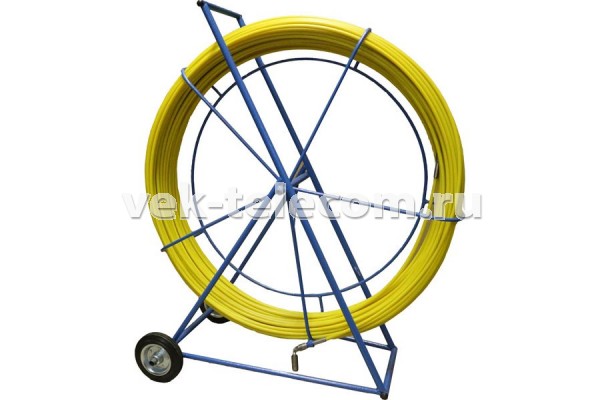

Устройство затяжки кабеля УЗК 11/150 (тележка с катушкой)

УЗК 11/150 предназначен для затягивания в кабельные каналы (от городской кабельной  канализации до закладных труб и скрытых каналов в зданиях) кабелей различного назначения, а также заготовочных и тяговых элементов  для последующего ввода тяжелых кабелей.

 Комплектация и характеристики УЗК 11/150:

• Транспортная тележка  со стеклопрутком.
• Стеклопруток диаметром 11 мм, длиной 150 м, цвет желтый.
• Допустимая рабочая нагрузка при тяжении 3кН.
• Максимальная ёмкость катушки - 150 м.
• УЗК оборудовано 2 колесами для удобства передвижения.
• Цвет покрытия металлоконструкции катушки кондуктора: синий.
• Габаритные размеры, не более, 1245x950х410 мм.
• Масса: не более 40 кг.

Описание кондуктора на катушке УЗК 11/150:

• УЗК 11/150 представляет собой рамную конструкцию на оси которой крепится катушка со стеклопрутком.
• На катушку намотан стеклопруток с полимерным покрытием.
• На раме тележки  закреплены направляющие, через которые пропускают стеклопруток при затягивании кабеля.
• Рама тележки имеет два колеса для перемещения по рабочей площадке.
• УЗК  предназначено только для закладки кабеля или троса.

Принцип работы УЗК 11/150:

Концы стеклопрутка УЗК армированы резьбовыми наконечниками. При затягивании кабеля в свободный канал трубопровода на резьбовой наконечник стеклопрутка УЗК накручивается грузовой наконечник. Стеклопруток УЗК разматывается с катушки и подается в колодец, при этом катушка придерживается от самопроизвольного раскручивания. Из колодца стеклопруток заталкивается в канал. После выхода стеклопрутка из смежного колодца к грузовому наконечнику прикрепляется кабель и вручную производится затягивание кабеля.

При вводе стеклопрутка УЗК в частично занятый канал, на резьбовой наконечник накручивается лидерный наконечник. После прохождения стеклопрутка УЗК по частично занятому каналу до смежного колодца, лидерный наконечник заменяется грузовым. К грузовому наконечнику прикрепляется кабель и вручную производится затягивание кабеля

При затягивании кабелей больших длин транзитом, а также световодных кабелей, на резьбовой наконечник накручивается компенсатор кручения. Компенсатор кручения предохраняет затягиваемые кабели от крутящих моментов.

Комплект поставки УЗК 11/150:

• Транспортная тележка УЗК11/150 — 1 шт.
• Стеклопруток диаметром 11 мм, длина 150 метров (цвет желтый)
• Наконечник резьбовой (втулка) — 1 шт.
• Наконечник грузовой — 2 шт. (накручены на пруток)
• Наконечник лидерный (оголовник) — 1 шт.

Паспорт для УЗК 11/150 тележка с катушкой (pdf)
