CWDM add/drop 16

CWDM add/drop 16

Цена по запросу



Задать вопрос о товаре

CWDM Мультиплексор/Демультиплексор на 16 гигабитных каналов по двум волокнам

Пассивное устройство спектрального мультиплексирования-демультиплексорования для 16 оптических каналов, передача сигнала по двум волокнам.

  • Оптические интерфейсы поддерживают все протоколы в диапазоне от 30 Мбит/с до 2,5 Гбит/с
  • Низкая стоимость по сравнению с DWDM технологией;
  • Исполнение в виде 1U 19'', с оптическими портами типа SC (по требованию заказчика могут быть заменены на LC).
  • По желанию заказчика возможно изготовление любой конфигурации.


Характеристики:

Параметр

Значение

Рабочие длины волн (мультиплексор)

1310,1330,1350,1370,1390,1410,1430,1450,1470,1490,1510,1530,1550,1570, 1590, 1610

Рабочие длины волн (демультиплексор)

1310,1330,1350,1370,1390,1410,1430, 1450,1470,1490,1510,1530,1550,1570, 1590, 1610

Число каналов

32 канала, 16 длин волн

Тип волокна

одномодовое

Расстояние между каналами

20 нм

Максимальное расстояние передачи 8 гигабитных потоков

120 км.

Стабильность частоты

2 нм

Полоса

>15

Вносимые потери (не считая потери в коннекторах )

< 3.2 дБ

Направленность

>55 дБ

Возвратные потери

>45 дБ

Развязка между соседними каналами

>30 дБ

Развязка между не соседними каналами

>40 дБ

Поляризационные потери

<0.1 дБ

Поляризационная модовая дисперсия

<0.1 пс

Температурные потери (от 0 до 70 С)

0.45 дБ

Оперируемая оптическая мощность

300 мВт

Рабочая температура

от -10 до +70 С

Температура хранения

от -40 до +85 С

Тип коннектора

16 pcs LC/UPC duplex + 1 pc LC/UPC duplex

Установочные размеры

19" стоечный кросс высотой 1U

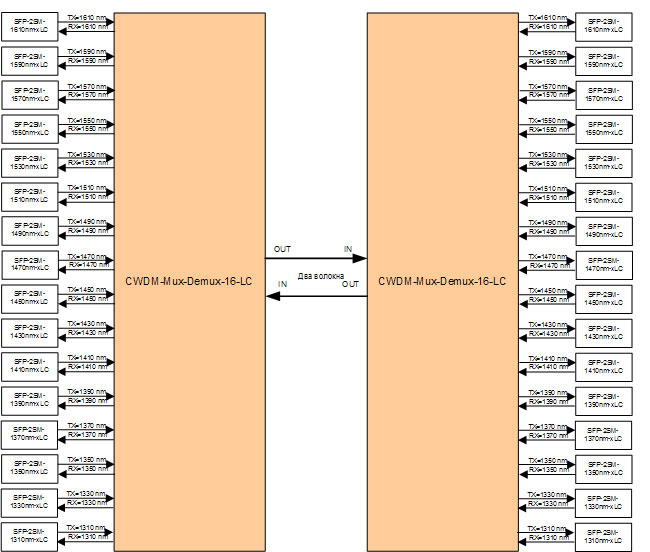

Данные мультиплексоры/демультиплексоры используются совместно с CWDM SFP модулями.
