ВРО-I-150-8SM-Fibrlok

Новые

На складе

39900.00 ₽

Подробнее

ВРО может быть выполнена на разные количества волокон и с кабелем в Негорючем исполнении.

Срок изготовления определяется типом и длиной кабеля и обычно составляет от 1 до 10 рабочих дней.

Уточняйте в отделах продаж.

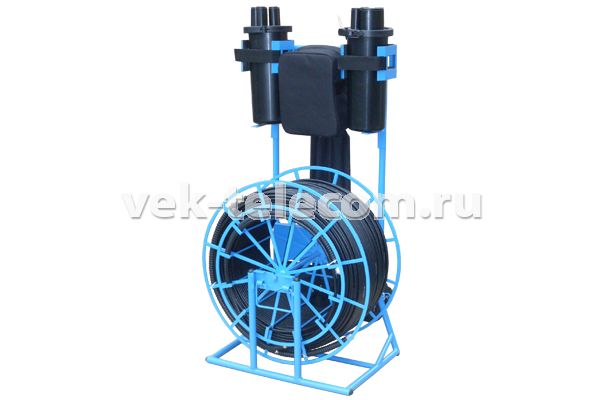

Вставка ремонтная оптическая (ВРО) 150 м на 8SM волокон с механическими соединителями Fibrlok — это размещенный на переносной катушке отрезок оптического кабеля. Каждый конец OK на длине 0,9 м разделан и подготовлен для ввода в муфту для монтажа ОК, в которой осуществляется подключение оптического волокна ВРО с оптическим волокном восстанавливаемого оптического кабеля (ОК).

Каждый конец ОК в транспортном положении введен в защитный металлорукав длиной 1м (обеспечивающий пыле- и брызгозащиту разделанного участка ОК), на торце которой установлена заглушка.

ОК мерной длины намотан на катушку, закрепленную на металлическом каркасе, который снабжён заплечными ремнями и ручками для переноски ВРО.

Соединение ОВ кабеля ВРО с ОВ кабеля ВОЛС предусмотрено механическими оптическими соединителями Fibrlok.

Механические соединители Fibrlok, кабельный вводы и комплекты кассеты размещены в сумке инструментальной.

Крепление механических оптических соединителей и размещение запаса оптического волокна (ОВ) обеспечивается на кассете в муфте МТОК 96.

Муфта МТОК 96 обеспечивают установку в ней до трех шт. кассет КУ-О1 . Кассета оснащена двумя съемными ложементами для фиксации в них термоусаживаемых защитных гильз сварных соединений ОВ либо механических оптических соединителей Fibrlok.

Основные технические характеристики ВРО

Параметр Значение
Тип оптического кабеля *
Тип муфты МТОК 96
Тип механических оптических соединителей Fibrlok II
 Длина ОК, м  150**
 Габаритные размеры, мм   400х600х1200
 Масса не более, кг  30

* Основные технические характеристики ОК, используемого в составе ВРО, приведены в Таблице №2.
** Иная длина согласовывается заказчиком и изготовителем.

Основные технические характеристики ОК, используемого в составе ВРО

 Параметр Значение
 Допустимое усилие растяжения, кН  1,5
 Допустимое раздавливающее усилие, кН/100мм  4
 Допустимый механический удар одиночного действия, Дж  5
 Стойкость к осевому кручению на угол ±360о на длине 4м, циклов  10
 Количество допустимых перемоток с радиусом 180 мм при температуре не ниже -30°С, циклов  20
 Стойкость к 20 циклам изгибов с радиусом, равным 20 диаметрам ОК, при температуре, оС  40
 Стойкость к воздействию вибрационных нагрузок в диапазоне от 10 до 200 Гц, с амплитудой ускорения, g  4
 Радиус статического изгиба, не менее, мм 180
 Диапазон эксплуатационных температур, оС  -60 ... +70
 Диаметр ОК, не более, мм  9
 Масса ОК, не более, кг/км  53
 Масса ОК, не более, кг/км  150
Количество ОВ* (с диаметром покрытия 250 мкм) в ОК, шт.  8*
 Тип ОВ  Одномодовое G.652

 *Количество ОВ определяется заказом.

Комплект поставки ВРО

Вставка ремонтная оптическая в комплекте

Кол-во, шт.

Каркас

1

Катушка

1

Ремень заплечный

2

Ремень поясной

1

Прокладка поясная

1

Ремень крепления муфты

2

Муфта МТОК-В2/216-1КТ365-44

2

Кассета КУ-01

4

Механический соединитель Fibrlok

16

Комплект ввода оптического кабеля №4

4

Сумка инструментальная

1

Защитный металлорукав

2

Отрезок кабеля ОПН-ДПО-04-8-4-1,5, длиной 150 м

1

Стяжка нейлоновая

100

Инструкция по монтажу

1

Сокрашения:
ВОЛП – волоконно-оптическая линия передачи;
ОВ – оптическое волокно;
ОК – оптический кабель;
ОМ – оптический модуль;
ПОКВ – постоянная оптическая кабельная вставка.
