Устройство переходное УП-1

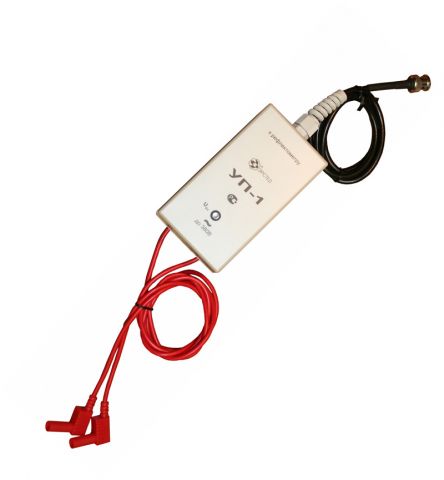

Устройство переходное УП-1 – это прибор, используемый для гальванической развязки между измерительным разъёмом импульсного рефлектометра и кабельной линией. УП-1 совместимо со следующими приборами: РИ-10М1, РИ-10М2, РИ-303Т, РИ-307, РИ-307USB.

Подробное описание и характеристики.

Устройство переходное УП-1 – это прибор, используемый для гальванической
развязки между измерительным разъёмом импульсного рефлектометра и кабельной
линией. УП-1 совместимо со следующими приборами: РИ-10М1, РИ-10М2, РИ-303Т,
РИ-307, РИ-307USB.
Назначение
Устройство переходное УП-1 предназначено для защиты измерительного входа импульсного рефлектометра от
напряжения в кабельной линии до 380 В эфф.
Область применения
Импульсный рефлектометр РИ-10М1 применяется для контроля при прокладке и эксплуатации следующих типов
кабельных линий:
• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• силовые кабели (АСБ, ВВГ, СИП и т.п.);
• воздушные кабельные линии;
• компьютерные сети (СКС и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
Сертификаты
• Сертификат соответствия РОСС RU.ME35.A00606
Технические характеристики
• Максимально допустимое напряжение на входе – 380 В эфф.
• Индикация напряжения на линии – от 50 В.
• Диапазон рабочих температур от - 20 ºС до +40 ºС
• Габаритные размеры прибора 120х65х40 мм.
• Масса не более 0,2 кг.
• По защищенности от пыли и воды УП-1 соответствует степени защиты IP54 по ГОСТ 14254-96
• УП-1 вибро- и ударопрочное устройство в соответствии с ГОСТ 12997-84
Комплект поставки
Устройство переходное УП-1 - 1 шт.
Руководство по эксплуатации РЭ - 1 шт.
Дополнительная комплектация
Кабель-удлинитель 2м
Кабель соединительный 1,5 м на концах изолированный зажим типа ''крокодил'' с шириной захвата 25.4 мм
Кабель соединительный 0,1м
Переходник BNC – клеммы
