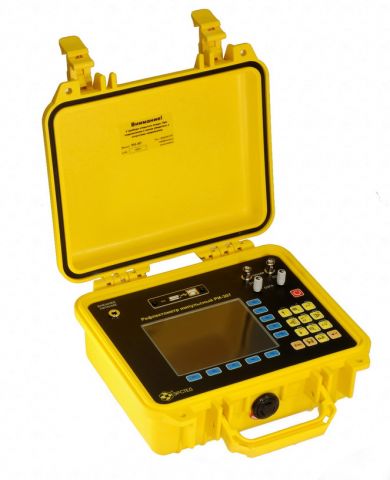

Рефлектометр РИ-307

Импульсный рефлектометр РИ-307 – это двухканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар, "мерцающие" неоднородности).

Подробное описание и характеристики.

РИ-307 – эффективный, высокоточный, полевой, двухканальный
рефлектометр с богатым арсеналом дополнительных функций.
Импульсный рефлектометр РИ-307 – это двухканальный кабельный локатор,
предназначенный для определения характера и местоположения
неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание,
муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар,
"мерцающие" неоднородности).
Импульсный рефлектометр РИ-307 заменяет приборы: ИР-10, ИР-10М, РИ-10,
РИ-10М, РИ-10М1, РИ-10М2 (блок рефлектометра), РИ-20, РИ-20М1

Назначение
Прибор РИ-307 предназначен для проведения следующих измерений на симметричных и несимметричных кабелях с
волновым сопротивлением от 25 до 600 Ом:
• измерение длин кабелей;
• измерение расстояний до неоднородностей волнового сопротивления или повреждений;
• измерение коэффициента укорочения линии при известной ее длине;
• определение характера повреждений.

Область применения
Импульсный рефлектометр РИ-307 применяется для контроля при прокладке и эксплуатации следующих типов
кабельных линий:
• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• силовые кабели (АСБ, ВВГ, СИП и т.п.);
• воздушные кабельные линии;
• компьютерные сети (СКС и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
• для определения длины кабеля при его производстве, складировании и торговле.

Особенности прибора
• отображение рефлектограмм на цветном дисплее с разрешением 640х480 точек;
• два параллельных канала;
• измерение в реальном масштабе времени;
• максимальная дальность - 64 км;
• высокое разрешение по дальности: 12,5 см в диапазонах 62,5 м – 1 км; 25 см – 8 м в диапазонах 2 км – 64 км;
• двухкурсорная измерительная система;
• возможность детального рассмотрения любого участка рефлектограммы;
• подавление асинхронных помех;
• режим выявления непостоянных во времени неоднородностей;
• сравнение до пяти рефлектограмм (две линии и три рефлектограммы из памяти);
• режим поточечного вычитания рефлектограмм, позволяющий отображать только различия;
• режим регистрации разбитости пар;
• встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
• возможность обмена данными с ПК с помощью USB Flash;
• расширяемая функциональность - установка дополнительных режимов с помощью USB Flash;
• брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью
(класс защиты IP67)

Технические характеристики
• Дисплей TFT (640х480) 5,7”
• Диапазон измерения расстояния (временной задержки) от 0 до 64000 м (от 0 до 640 мкс)
• Поддиапазоны измерений: 0 – 62,5 м (0 – 0,625 мкс), 0 – 125 м (0 – 1,25 мкс); 0 - 250 м (0 – 2,5 мкс); 0 - 500 м (0
-5 мкс); 0 - 1000 м (0 - 10 мкс); 0 - 2000 м (0 - 20 мкс); 0 - 4000 м (0 - 40 мкс); 0 - 8000 м (0 - 80 мкс); 0 - 16000 м
(0 - 160 мкс); 0 - 32000 м (0 - 320 мкс); 0 - 64000 м (0 - 640 мкс).
• Погрешность измерения расстояния от 12,5 см до 8 м в зависимости от поддиапазона измерений.
• Диапазон согласованных сопротивлений от 25 Ом до 600 Ом.
• Длительность зондирующего импульса от 10 нс до 50 мкс.
• Амплитуда зондирующего импульса не более 10 В.
• Чувствительность приёмного тракта 1 мВ.
• Диапазон установки коэффициента укорочения от 1.000 до 3.000, с шагом 0.001;
• Время непрерывной работы от аккумуляторной батареи не менее 8 часов
• Время непрерывной работы через блок питания - не ограничено.
• Габаритные размеры прибора 270х246х124 мм.
• Диапазон рабочих температур от -20 °С до +40 °С.
• Масса прибора с аккумуляторной батареей не более 2,5 кг.

Комплект поставки
рефлектометр импульсный РИ-307 - 1 шт.
зарядное устройство - 1 шт.
кабель соединительный 1,5 м - 2 шт.
руководство по эксплуатации РЭ - 1 шт.
компакт-диск с программным обеспечением - 1 шт.
сумка для аксессуаров - 1 шт.

Дополнительная комплектация
Устройство переходное – УП-1
блок сетевого питания
USB-flash накопитель
кабель-удлинитель 2м
кабель соединительный 1,5 м на концах изолированный зажим типа ''крокодил'' с шириной захвата 25.4 мм
кабель соединительный 0,1м
переходник BNC – клеммы
