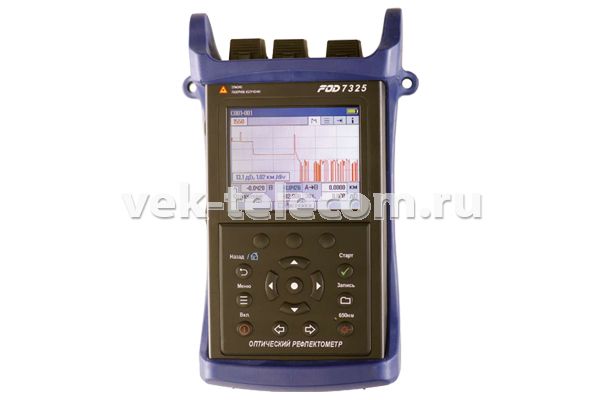

Рефлектометр FOD-7325


Рефлектометр FOD-7325

Новые

На складе

0.00 ₽

Подробнее

Рефлектометр FOD-7325 обладает динамическим диапазоном в 40дБ, что позволяет не только измерять линии «точка-точка» длиной до 240 км, но и системы «волокно в дом» с ответвителями до 1х128 включительно.

Имеет значительно больший динамический диапазон как на длинных импульсах (42дБ), так и на коротких. Так же в прибор добавлена функция контроля качества подключения кабеля к прибору, значительно улучшен поиск событий и добавлена функция обнаружения макроизгибов волокна.

Рекордно низкое в индустрии потребление мощности обеспечивает 10 часов работы в режиме непрерывного сканирования.

Время включения после полного выключения или даже смены батареи 5 сек.

Параметры:

Размеры в резиновом кожухе  201x130x53 мм
Вес 800 г

Время работы в режиме непрерывного сканирования без подзарядки аккумуляторов

 10 час
Питание LiIon батарея, блок питания  100-240В / 50-60Гц
Рабочая температура  от -10 до +50OC
Длина волны  1310 / 1550 нм

 Характеристики:

Центральные длины волн 1310±20/1490±20/1550±20/1650±10 нм
Динамический диапазон (SNR=1, 3 мин) 42 / 40 / 42 / 38 дБ
Диапазон измерения расстояний  250, 500 м; 1, 1.5, 3, 6, 15, 30, 60, 120, 240 км
Ширина зондирующего импульса 5, 10, 30, 100, 300 нс; 1, 3, 10, 20 мкс
Количество точек данных до 30 000
Расстояние между точками данных 5 см (до 1.5 км), диапазон/30000 (более 1.5 км)
Погрешность измерения расстояния ± (1 + 0.003% x расстояние + расстояние между точками)
Линейность ± 0.05 дБ/дБ
Показатель преломления от 1.4000 до 1.6000 с шагом 0.0001
Мертвая зона по событиям 1 0.8 м (максимальное значение)
Мертвая зона по затуханиям 3.5 м (максимальное значение)
PON мертвая зона 2 ?25 м
Формат сохранения данных Telcordia SR-4731
 Встроенная память для сохранения результатов   SD карта, >1000 трассизмерений
 Интерфейсы  USB функциональный порт (Mass storage device), Bluetooth
 Защита от встречного излучения  Есть
 Контроль встречного излучения 3  Есть
 Порог срабатывания защиты  0.3 мкВт (-35 дБм)
  1. Максимальное расстояние между двумя точками, находящихся на уровне 1.5дБ с двух сторон ниже пикового уровня 45дБ события, измеренное при импульсе 5нс.
  2. Максимальное расстояние от начала ответвителя 1х16 (13 дБ) до точки, где рефлектограмма достигает уровня, находящегося выше уровня рассеяния на 0.5 дБ. Длительность импульса 100 нс, высокое разрешение,время накопления 60 секунд. Типичное значение.
  3. Обнаружение и сигнализация наличия встречного излучения на длинах волн 1490 или 1550 нм.
