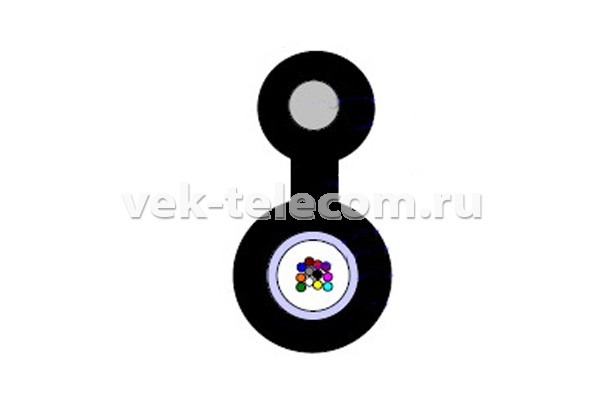

Подвесной оптический кабель типа "8" с проволокой (вынесенным силовым элементом) с одним оптическим модулем, предназначен для подвеса на опорах линий связи и электропередач, между зданиями и сооружениями.

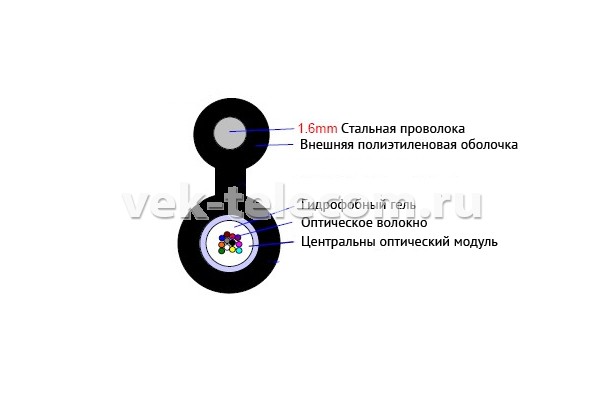

Конструкция кабеля:
Центральный оптический модуль на 4 волокна с гидрофобным заполнителем, вынесенный силовой элемент из оцинкованной стальной проволоки диаметром 1,6 мм, внешняя оболочка из полиэтилена высокой прочности.
В кабеле используется оптическое волокно Fudjikura Future Guide - LWP® (соответствует стандарту ITU-T G.652D).
Параметры:
Параметр |
Единица измерения |
Значение |
|
Количество волокон |
|
4 |
14~24 |
Диаметр центрального оптического модуля |
мм |
2,4 |
2,8 |
Толщина жилы кабеля |
мм |
1,5 |
|
Диаметр внешней оболочки |
мм |
5,4 |
5,8 |
Диаметр стальной проволоки |
мм |
1,6 |
|
Толщина внешней оболочки стальной проволоки |
мм |
1,0 |
|
Наружный диаметр |
мм |
12,4 |
12,8 |
Максимальная нагрузка при монтаже |
Н |
1200 |
1200 |
Максимальное нагрузка при растяжении |
Н |
400 |
400 |
Максимальная нагрузка при сжатии |
Н/100 мм |
1000 |
|
Вес кабеля |
кг/км |
45 |
50 |
Оптическое волокно Fujikura FutureGuide® LWP
Оптическое волокно Fujikura FutureGuide® LWP — это стандартное оптическое волокно, соответствующее требованиям ITU-T G.652D, обладающее низкими потерями в области гидроксильного пика (1383 нм), что позволяет более широко использовать CWDM технологии при передаче.
ITU-T - (International Telecommunication Union - Telecommunication Standardization Sector) — Сектор стандартизации Международного союза электросвязи.
Оптические характеристики:
Коэффициент затухания:
Коэффициент хроматической дисперсии:
Диаметр модового поля:
Механические характеристики
