Подвесной оптический кабель типа "8" (с вынесенным силовым элементом) с одним оптическим модулем, предназначен для подвеса на опорах линий связи и электропередач, между зданиями и сооружениями.

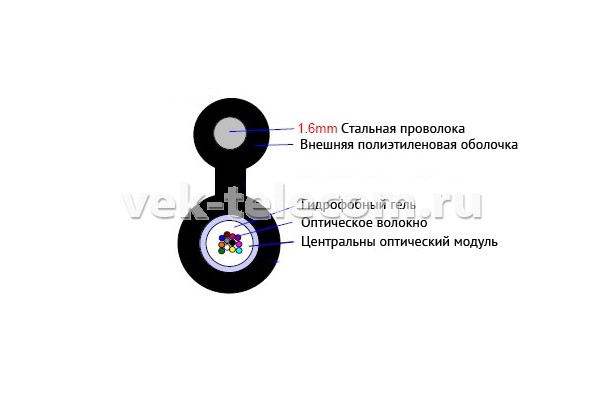

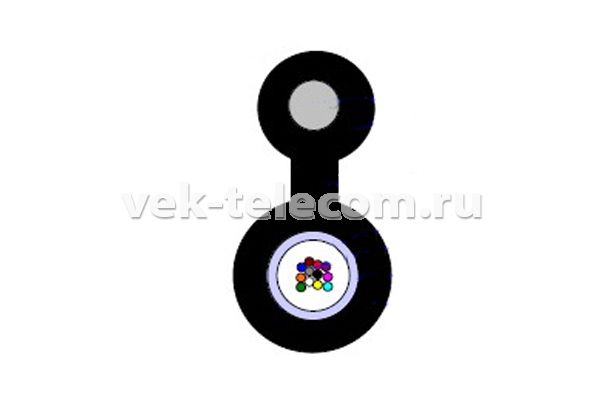

Конструкция кабеля:
Центральный оптический модуль на 12 волокон с гидрофобным заполнителем, вынесенный силовой элемент из оцинкованной стальной проволоки диаметром 1,6 мм, внешняя оболочка из полиэтилена высокой прочности.
В кабеле используется оптическое волокно Fudjikura Future Guide - LWP® (соответствует стандарту ITU-T G.652D).
Параметры:
|
Параметр |
Единица измерения |
Значение |
|
|
Количество волокон |
|
2~12 |
14~24 |
|
Диаметр центрального оптического модуля |
мм |
2,4 |
2,8 |
|
Толщина жилы кабеля |
мм |
1,5 |
|
|
Диаметр внешней оболочки |
мм |
5,4 |
5,8 |
|
Диаметр стальной проволоки |
мм |
1,6 |
|
|
Толщина внешней оболочки стальной проволоки |
мм |
1,0 |
|
|
Наружный диаметр |
мм |
12,4 |
12,8 |
|
Максимальная нагрузка при монтаже |
Н |
1200 |
1200 |
|
Максимальное нагрузка при растяжении |
Н |
400 |
400 |
|
Максимальная нагрузка при сжатии |
Н/100 мм |
1000 |
|
|
Вес кабеля |
кг/км |
45 |
50 |
Оптическое волокно Fujikura FutureGuide® LWP
Оптическое волокно Fujikura FutureGuide® LWP — это стандартное оптическое волокно, соответствующее требованиям ITU-T G.652D, обладающее низкими потерями в области гидроксильного пика (1383 нм), что позволяет более широко использовать CWDM технологии при передаче.
ITU-T - (International Telecommunication Union - Telecommunication Standardization Sector) — Сектор стандартизации Международного союза электросвязи.
Оптические характеристики:
Коэффициент затухания:
- на длине волны 1310 нм: ?0.35 дБ/км
- на длине волны 1383 нм: ?0.31 дБ/км
- на длине волны 1550 нм: ?0.21 дБ/км
- на длине волны 1625 нм: ?0.23 дБ/км
Коэффициент хроматической дисперсии:
- при измерении в диапазоне длин волн 1285 - 1330 нм: ?3.5 пс/(нм ? км)
- при измерении в диапазоне длин волн 1270 - 1340 нм: ?5.3 пс/(нм ? км)
- при измерении на длине волны 1550 нм: ?18 пс/(нм ? км)
- Длина волны нулевой дисперсии: 1300 - 1324 нм
- Наклон нулевой дисперсии: ?0.092 пс/(нм2 ? км)
- Длина волны отсечки: 1260 нм
- Поляризационная модовая дисперсия (PMD): ?0.2 пс/км1/2
Диаметр модового поля:
- на длине волны 1310 нм: 9.2 ± 0.4 ?м
- на длине волны 1550 нм: 10.4 ± 0.8 ?м
Механические характеристики
- Диаметр оболочки: 125.0 ± 0.7 ?м
- Погрешность концентричности сердцевины: ?0.5 ?м
- Погрешность концентричности оболочки/покрытия: ?12 ?м
- Усилие снятия покрытия: 1.3 - 8.9 Н
- Диаметр покрытия: 245 ± 5 ?м
- Неокруглость покрытия: ?1.0%
- Испытание на прочность (proof-test): ?1.0% (0.7 ГПа)
- Радиус собственной кривизны волокна: ?4.0 м
