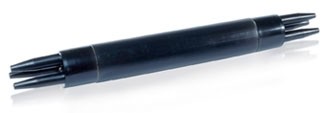

МОГ-У-23-1К4845 (транзит, 2 + 3 ввода)

МОГ-У - укороченная муфта. Разрабатывалась специально для установки в не типовых смотровых устройствах с расстоянием между консолями до 700 мм и для колодцев, плотно заполненных кабелями. При необходимости для укладки муфт МОГ-У используются консоли типа КСО.

На кронштейне муфт МОГ-У устанавливаются только элементы для крепления ЦСЭ. Оптические кабели должны плотно вставляться в отверстия патрубков. На участок кабеля, который находится внутри цилиндрической части патрубка, дополнительно следует намотать несколько витков липкой виниловой ленты так, чтобы кабель в этой обмотке плотно сидел в патрубке.

Муфты производятся по техническим условиям «Муфты МОГ для монтажа оптических кабелей» ТУ 5296-052-27564371-2008. Конструктивно муфта типа МОГ (кроме МОГ-СПЛИТ) состоит из металлического лотка с двумя оголовниками по краям и кассетой, закрепленной посередине лотка. Для производства лотков муфт МОГ используется только нержавеющая сталь. Муфты типа МОГ предназначены для размещения в колодцах кабельной канализации. Их можно установить даже в заполненных колодцах, под самым потолком.

• муфты могут оснащаться оголовниками для ввода от 2-х до 4-х кабелей;
• появилась возможность ввода транзитной петли;
• муфты могут оснащаться новыми кассетами емкостью 24 и 48 ОВ;
• при установке 3-х кассет К-48 емкость муфты доходит до 144-х сварок;
• введена новая маркировка муфт, которая позволяет заказывать муфты с разными оголовниками и кассетами.

В базовом комплекте муфты МОГ-У поставляются с одной кассетой К48-4525.
