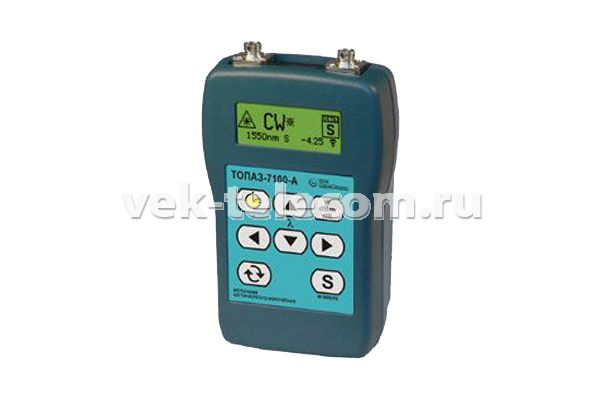

Источники оптического излучения серии ТОПАЗ-7100-A используется в комплекте с измерителями оптической мощности ТОПАЗ-7200-A для измерения параметров волоконно-оптических линий связи (ВОЛС).
В приборе реализован режим непрерывного излучения с передачей информации. Это дает возможность автоматически определять длину волны в процессе измерений. Приборы серии ТОПАЗ-7100-A выполнены в компактном корпусе. Приборы готовы к использованию в пассивных оптических сетях (PON) – могут иметь три источника 1310 нм, 1490 нм и 1550 нм рекомендованных МСЭ-Т G.983 (ITU-T G.983). Приборы имеют сертификат об утверждении типа средств измерений №28496 и заключение о возможности применения средств измерений военного назначения для комплектации вооружения, военной техники и поставки Министерству обороны Российской Федерации.
Предназначен для тестирования параметров волокна в процессе прокладки и обслуживания:
Дополнительные возможности:
Модели приборов:
Модель* |
Длина волны, нм |
ТОПАЗ-7101 |
850 (многомод) |
ТОПАЗ-7102 |
1310 |
ТОПАЗ-7103 |
1550 |
ТОПАЗ-7104 |
850, 1300 (многомод) |
ТОПАЗ-7105 |
1310, 1550 |
ТОПАЗ-7106** |
на заказ до трех длин волн |
* Многофункциональный тестер - опционально ТОПАЗ-7100-L.
** Поставляется с сертификатом о калибровке.
Комплект поставки:
зарядное устройство;
футляр-сумка;
руководство по эксплуатации;
патч-корд FC-FC (2 м) (вместе с многофункциональным тестером);
Гарантия 24 месяцев.
Характеристики:
Источник |
|
Длины волн |
850, 1300, 1310, 1490, 1550, 1625, 1650 |
Ширина спектра излучения, нм |
<5 |
Уровень оптической мощности, дБм |
>-6,0 |
Относительная нестабильность за 15 мин, дБ |
0,07 |
Относительная нестабильность за 8 часов, дБ |
0,25 |
Режимы работы |
выкл, CW, 270 Гц, 2кГц |
Индикатор мощности |
|
Длины волн калибровки измерителя, нм |
850, 1310, 1550 |
Диапазон, дБм |
-60 ... +6 |
Погрешность измерения затухания (нелинейность), дБ |
<0,25 |
Основная относительная погрешность измерения, дБ |
<0,5 |
Измеритель длины |
|
Диапазон измерений расстояния, м |
2 - 32000 |
Разрешение, м |
2 м |
Общие характеристики |
|
Размер (Ш x В x Г), мм |
80 x 50 x 140 |
Вес, кг |
0,3 |
Рабочая температура, ?C (влажность, %) |
-10 ... +40, (95) |
Питание |
NiMH-аккумулятор |
Время работы, ч: |
10 |
