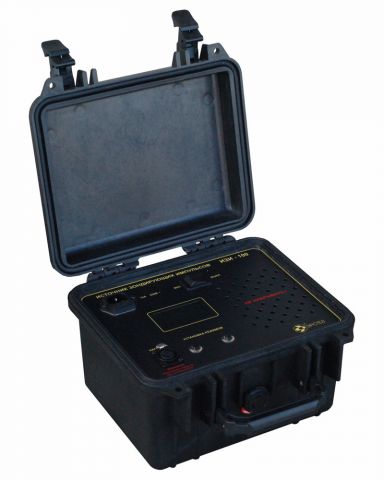

Генератор ИЗИ

Генератор ИЗИ – это компактный прибор, позволяющий подавать в кабельную линию или трубопровод сигнал, необходимый для идентификации трассы приёмником-трассоискателем. Генератор ИЗИ по параметрам сигнала совместим со всеми моделями приёмников выпускавшихся ЗАО "ЭРСТЕД" с 1992 года.

Подробное описание и характеристики.

Генератор ИЗИ – это компактный прибор, позволяющий подавать в кабельную
линию или трубопровод сигнал, необходимый для идентификации трассы
приёмником-трассоискателем.
Генератор ИЗИ по параметрам сигнала совместим со всеми моделями
приёмников выпускавшихся ЗАО "ЭРСТЕД" с 1992 года.
Генератор ИЗИ заменяет приборы: ТИ-ТДИ-60-3А, ТИ-ТДИ-6-3А, ТИ-ТДИ-3А,
ТИ-ТДИ-4А.
Назначение
Генератор ИЗИ предназначен для подачи в трассу сигнала необходимого для её идентификации приёмником-
трассоискателем.
Область применения
Генератор ИЗИ в комплекте с приёмниками-трассоискателями применяется для контроля при прокладке и эксплуатации
следующих типов кабелей и трубопроводов:
• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• силовые кабели (АСБ, ВВГ и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
• оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.);
• водопровод, газопровод, нефтепровод;
• в строительных организация для предотвращения возможности повреждения коммуникаций при проведении
земляных работ.
Особенности прибора
• импульсный режим работы генератора;
• электронное управление режимами работы;
• цифровой индикатор тока в кабеле;
• система контроля и автоматического согласования с нагрузкой (трассой);
• переменная мощность, 1 Вт до 6 Вт (в зависимости от нагрузки);
• исключена возможность возникновения разрушающего тока в кабеле;
• возможность работы с высокоомными нагрузками, снижение тока в кабеле не приводит к исчезновению
сигнала;
• наличие выносного индуктора (в герметичном исполнении) обеспечивающего возможность наведения сигнала
на кабель без электрического контакта, форма индуктора позволяет использовать его для закладки в шурф до
1м, в том числе и заполненный водой;
• резонансный режим индуктора - при значительной излучаемой мощности потребление от аккумулятора
минимально;
• система контроля работоспособности;
• возможность подключения генератора к внешнему источнику питания 12 В или к сети 220В, 50 Гц через
адаптер;
• встроенный необслуживаемый свинцовый герметичный гелевый аккумулятор, устойчивый к глубокому
разряду и перезаряду.
Сертификаты
• Внесён в реестр учётной регистрации как вид продукции в Тест-Санкт-ПетербургТехнические характеристики
• Рабочие частоты, индукционный метод – 7 Гц, 893 Гц, 2430 Гц, 8930 Гц
• Мощность - от 1 Вт до 6 Вт (в зависимости от нагрузки)
• Возможность неконтактного подключения к трассе - выносной герметичный резонансный индуктор
• Согласование с нагрузкой - автоматическое
• Время непрерывной работы от 6 до 20 часов (в зависимости от нагрузки)
• Электропитание - встроенный аккумулятор 12 В, внешний источник 12 В, сеть 220 В, 50 Гц через адаптер
• Масса c аккумулятором - 2 кг
• Диапазон рабочих температур от -20°С до +50°С
Комплект поставки
генератор ИЗИ - 1 шт.
индуктор - 1 шт.
комплект проводов для подключения к нагрузке - 1 шт.
комплект проводов для подключения к внешнему аккумулятору - 1 шт.
руководство по эксплуатации РЭ - 1 шт.
зарядное устройство (сетевой адаптер) - 1 шт.
сумка для переноски прибора - 1 шт.
Дополнительная комплектация комплект проводов
