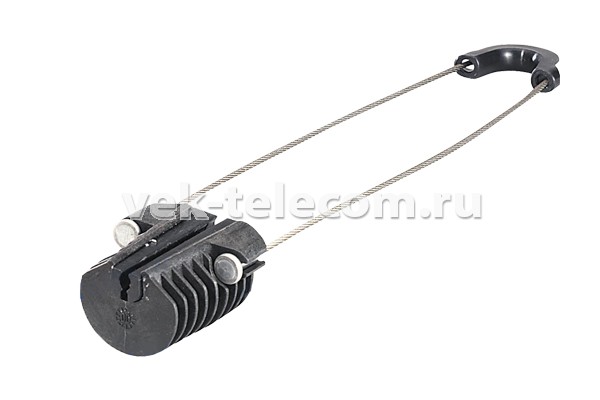

Анкерный натяжной зажим AC35 260 диэлектрический, алюминиевый для кабелей типа 8-ки состоит из открытого конического корпуса, пары клиньев из термопластика (зажимное устройство) и гибкой петли. Все детали соединены между собой и не могут быть утеряны.
Назначение:

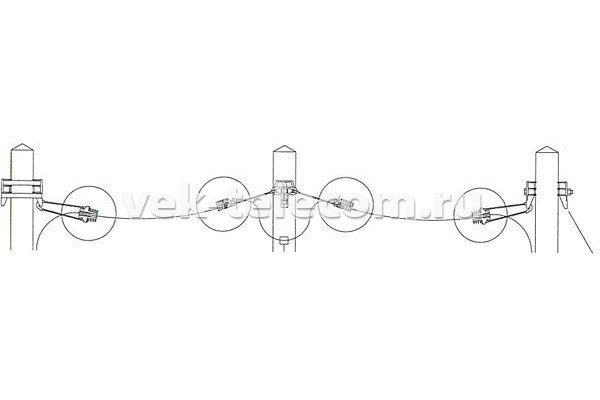

Зажимы AC35, AC68 позволяют просто и быстро закрепить кабель типа «8» за вынесенный трос, выполненный из алюминиевого сплава (ААА) или из диэлектрика (Кевлар, FRP). Зажим удерживается непосредственно на полиэтиленовой оболочке троса.
Номенклатура изделий:
Анкерный натяжной зажим |
Кабель типа «8» с вынесенным тросом из алюминиевого сплава или диэлектрика |
|||
Марка зажима |
Длина петли |
Диаметр троса по изоляции |
Растягивающее усилие * |
|
мин. |
макс. |
|||
AC35 260 |
260 мм |
3 - 5 мм |
40 кгс |
100 кгс |
AC68 260 |
260 мм |
5 - 8 мм |
40 кгс |
140 кгс |
* Зажимы имеют трехкратный запас прочности и выдерживают нагрузку,
составляющую трехкратное максимальное растягивающее усилие.
Характеристики:
Зажим |
Материал |
Вес |
Упаковка |
||
|
Корпус |
Клинья |
Петля |
кг |
штук |
AC35 260 |
УФ-стойкий термопластик |
УФ-стойкий термопластик |
Нержавеющая сталь |
0,110 |
100 |
AC68 260 |
